產品簡介

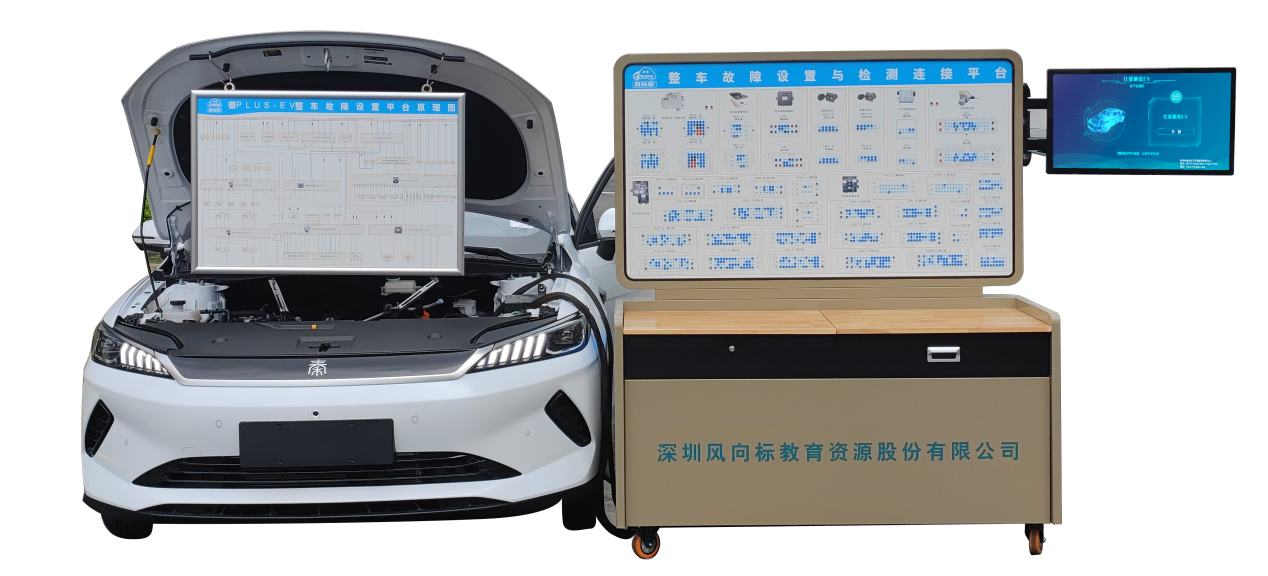

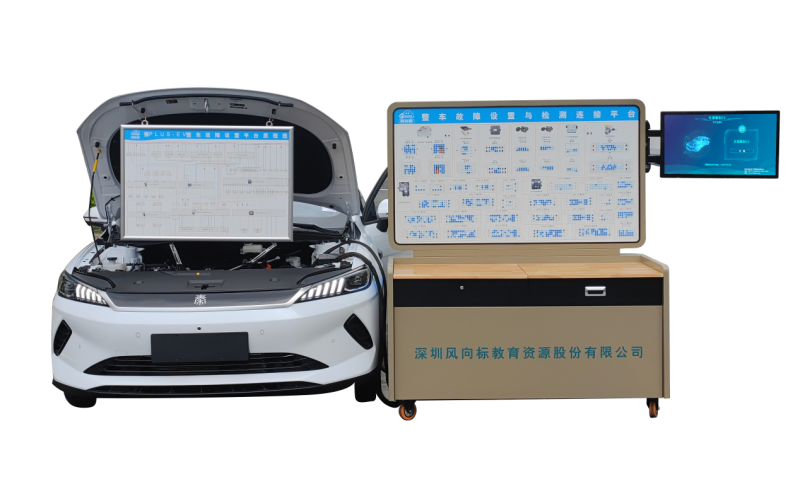

該設備和可正常運行的比亞迪純電動轎車配合使用，在不破壞原車任意一條線束的基礎上將整車整車實訓平臺轉變?yōu)樵诰€故障設置與檢測連接平臺，可實時檢測與診斷原車高壓多合一控制單元（DC-DC,BMS,OBC,VCU,電機控制器，高壓配電，電機總成，變速總成）、左車身控制單元（門鎖系統、智能鑰匙系統、燈光系統），右車身控制單元（空調系統、右側燈光系統、網關），后車身控制單元（EPB系統）、ABS控制單元、EPS、交流充電口系統、直流充電口系統等的動、靜態信號參數；可對控制單元主要線路進行斷路、短路、虛接、交叉錯接等故障，具備機械故障設置和無線故障設置功能；滿足世界職業院校技能大賽汽車故障檢修分賽項技術要求，

特點方向：對于純電動整車三電系統理論教學及大賽訓練實訓。

產品功能要求

1、檢測與設故通過專用插接器將控制信號接回原車控制單元，整車機械設故點不少于280個，插頭與原車線束相同，確保整車電路信號正常；測量面板上繪制原車控制單元管腳并裝有檢測端子，直接在端子上測量模塊系統實時信號，掌握不同控制單元參數變化規律；

2、可學習高壓多合一控制單元教學實訓系統

3、可學習左車身管理控制單元教學實訓系統

4、可學習右車身管理控制單元教學實訓系統

5、可學習后車身模塊（EPB系統）管理控制單元教學實訓系統

6、可學習交流充電口教學實訓系統

7、可學習直流充電口教學實訓系統

8、可學習ABS控制單元教學實訓系統

基本配置要求：

1.專用對接線束1整套（不少于10根）；

2.整車故障設置與檢測平臺1臺；

3.機械設故系統1套（故障點不少于280路）；

4.無線設故系統1套（故障點不少于 30 路）；

5.多功能觸摸裝置1套；

6.整車控制原理圖教板1件；

用戶可自選車型
